矿用逆功率吸收系统XCA10.5KV-1000KW

矿用逆功率吸收系统简介
《山东省矿山应急电源配备规定》鲁应急发〔2020〕10号文件中提到了，矿井须配置保障应急电源迅速接入的设备、设施，保证外电丧失后固定应急电源实现快速切换，移动应急电源到达后快速接入，确保接入后15分钟内恢复提升机供电，60分钟内完成人员提升撤离。
目前矿井的应急电源一般选择容量按照不小于人员提升机额定功率的1.5倍的柴油发电机组。当矿井企业的生产现场在脱离大电网的情况下，后备发电机组给矿井提升机和风机供电，用以提升井下作业的工作人员并保证井下安全。提升机的驱动依靠电动机，而在提升机减速或大罐下降小罐上升过程中，电动机不输出扭矩，反而会产生反向电流即逆功率，当逆功率值超出后备发电机组可调节范围时，发电机组会因逆功保护而跳闸，与电网解列，导致现场全面停电，给作业人员带来重大安全隐患。后备电源作为矿井的最后一道防线，为了让后背电源稳定运行，为了工矿企业的安全运行，先测电气提出了矿用逆功率吸收系统，能够对发电机输出侧进行实时检测，对发电逆功率倒送进行必要的控制，避免造成机组逆功停机所导致的安全事故，使自备电站能够安全稳定运行。

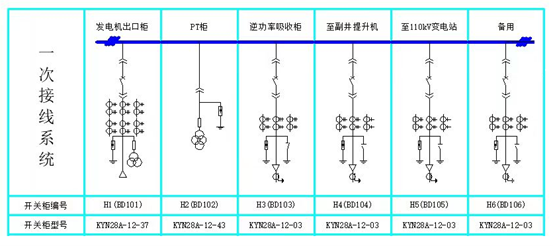

一次原理图

工作原理
逆功率吸收系统通过发电机出口柜或提升机控制柜采集信号。有逆向功率时，系统将负荷加载到母线上，以吸收逆向功率，逆功减少后，系统将逐渐甩掉负荷。
整套系统为自动采集运行，通过触摸屏监控状态，并配有4G物联网，可远程监控系统状态、升级程序。

客户案例
国内某矿企，没有逆功率吸收系统前，提升机只能工作在3米/秒内。速度超过3米/秒将导致机组的保护停机，远达不到提升机的额定速度。当遇到紧急情况，启用备用电源后，提升机速度慢，井下的矿工出井时间不能保证，应用我公司XCA10.5KV-1000KW逆功率吸收系统后。提升机可以8米/秒速度运行。大大提高了效率和安全性。
